Modul OBJEM

Program ze vstupních dat vytvoří digitální plochu, která je definována TIN sítí. Jedná se tedy o trojúhelníkovou síť která zahrnuje všechny vstupní body. Takto vytvořená plocha slouží jako reprezentace skutečného reliéfu. Místa kde se sklon terénu prudce mění napr. jáma, halda, výkop či betonová patka je nutné definovat pomocí terénních hran.

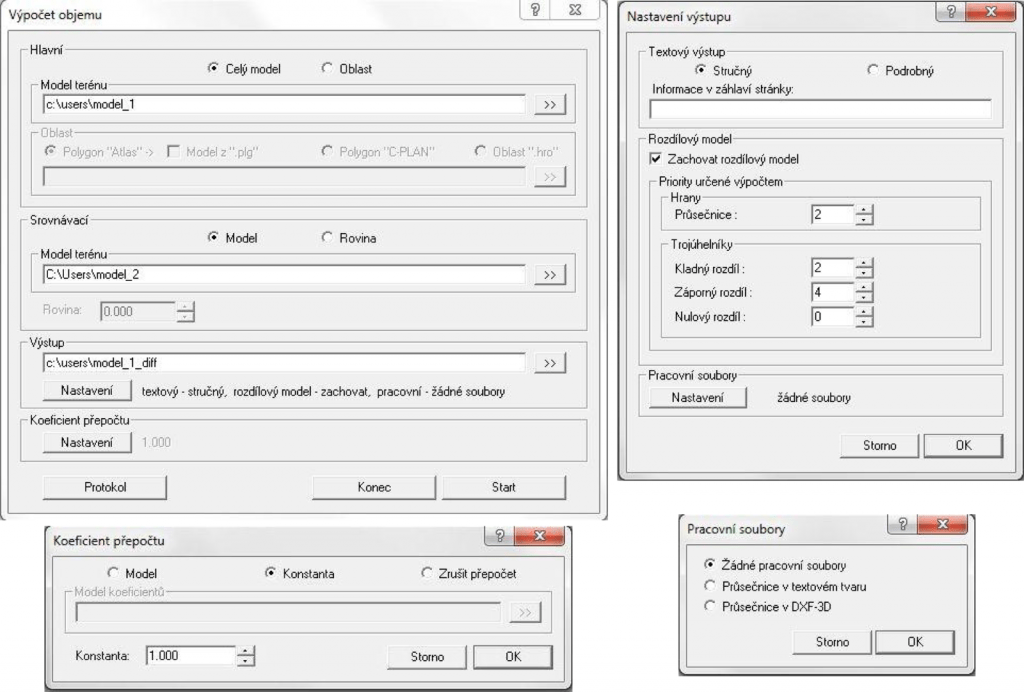

Takto vytvořený model terénu je možné využít nejen k zobrazení vrstevnic, ale i k výpočtu kubatur. Objem je možné spočítat k zadané srovnávací rovině nebo k jinému digitálnímu modelu. Jeden z modelů je třeba zvolit jako „Hlavní“. Od něj se pak provádí výpočet ke „Srovnávacímu“ modelu. Tato definice modelů je nutná pro určení znamínek výsledních kubatur.

Tam, kde hlavní terén leží výš než terén srovnávací, jsou vypočtené dílčí hodnoty zahrnuty do kladné části výsledného objemu, a naopak v místech, kde srovnávací terén převyšuje terén hlavní, jsou zjištěné dílčí objemy připočteny k části záporné. Jestliže dojde k prostorovému protnutí modelovaných ploch, rozdělí jejich průsečnice příslušné výpočtové hranoly na oblast kladného a záporného objemu. Vedle toho mohou samozřejmě existovat oblasti, kde jsou povrchy modelů totožné a zjištěný objem bude nulový.
