Řezy
Modul ŘEZY umožňuje v mnoha variantách automatickou tvorbu řezů (podélných i příčných) nad DMT. Samozřejmostí je aktualizace řezů při jakékoliv polohové nebo výškové změně v situaci – výměna DMT, editace DMT v daném místě nebo polohová změna polygonů, na které mají řezy vazbu. Řezy a situace jsou vzájemně propojeny.
Jedná se o nadstavbu programu ATLAS DMT nebo ATLAS PLAN, kterou je součástí již v základu.
Přednosti modulu
- Podélný profil
- Příčné řezy
- Diferenční kóty
- Vzájemné propojení se situací
- Automatický popis
- Zobrazení kót v kříženích
Popis modulu
Modul ŘEZY umožňuje realizovat z definované trasy (polygon) podélný profil s automaticky vygenerovaným svislým popisem. Na základě určených příčných polygonů příčné řezy. Objekty v situaci a v profilu jsou vzájemně propojeny, a proto při editaci v situaci se automaticky aktualizuje i odpovídající objekt v řezu.
Možnosti modulu ŘEZY
- trasa řezu určena polygony, textovým souborem (seznam souřadnic lomových bodů polygonu)
- určení výšek bodů řezů výpočtem z modelu terénu, případně z vstupních dat trasy
- výpočet nad více DMT a současné zobrazení příslušných řezových čar s odpovídajícími diferencemi
- barevné výplně diferenčních ploch (vizuelní odlišení výkopů a násypů)
- volba svyslého popisu v několika variacích (v zadaném kroku, na hrany modelu, na body polygonu, … )
- možnost zobrazení svislého popisu v místě křížení s jinými polygony a uvedením názvu křížícího polygonu
- vyhlazení řezu
- vložení výškové kóty (obecně, na řez, srovnávací rovinu)
- změna srovnávací roviny (oproti nadefinované výpočtem)

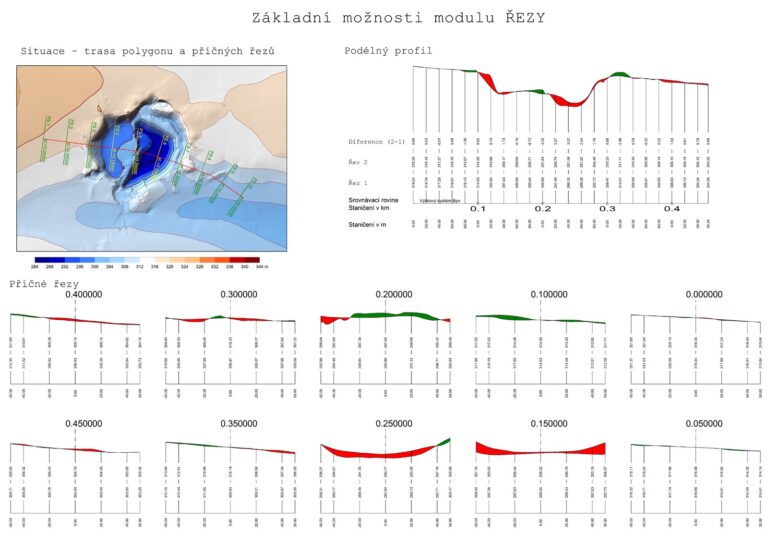

Ukázka modulu
