Aplikace KANAL

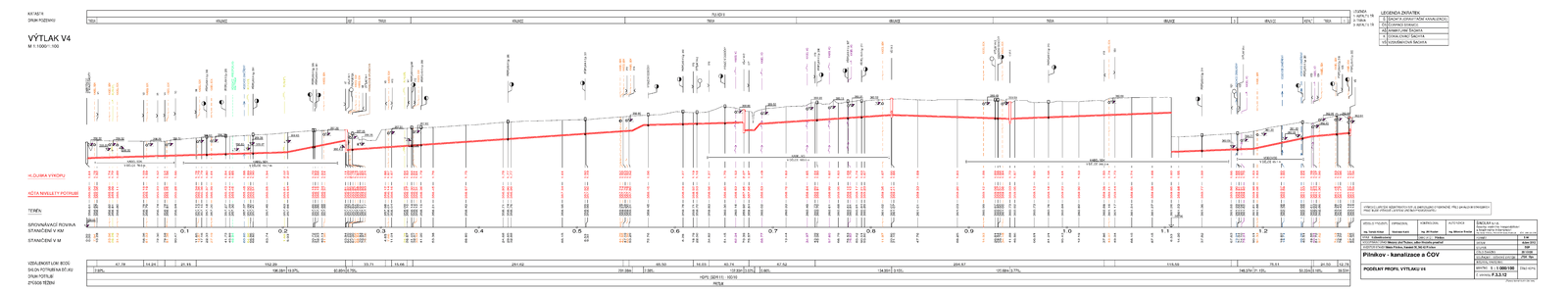

Kanal je aplikační nadstavba využívající vlastností osvědčeného digitálního modelu terénu (DMT) Atlas. Spojení s DMT má řadu výhod, zejména při vytváření řezů, a výpočtu kubatur. Nejpracnější část projektu – tvorba a údržba podélného řezu probíhá automaticky.
Řez je vybaven všemi náležitostmi podle normy a změny ve vedení trasy se do něho okamžitě promítají.
Není-li k dispozici zaměření celého území, umí Kanal vytvořit řez ze zaměření trasy – X,Y,Z nebo ST, Z.
Návrh nivelety kanalizace lze provést buď ručně (zadáváním staničení a hloubky výkopu do tabulky), nebo pomocí funkce pro návrh nivelety podle zadaných parametrů – mini-málního sklonu, hloubky výkopu apod.
Do řezu lze vkládat šachty, chráničky, obetonování, souběhy a křížení s jinými sítěmi, šoupata, přípojky, apod. Tam kde to má smysl (šachty, chráničky), se prvky přenášejí do situace. Jejich zobrazení v situaci a v řezu jsou vázána (změna polohy nebo vymazání se přenáší ze situace do řezu a naopak).
Do tabulek se automaticky vkládají sklony potrubí, návrhový i kapacitní průtok, druh potrubí, vzdálenost šachtic a směrové poměry. Další položky zadává projektant – číslo parcely, katastr, způsob těžení, a jiné.
